| Equipo aire-agua, bomba de calor aerotérmica, para producción de A.C.S., calefacción y refrigeración | ||
| ICV043 | Equipo aire-agua, bomba de calor aerotérmica, para producción de A.C.S., calefacción y refrigeración | |
|
Equipo aire-agua, bomba de calor aerotérmica, para producción de A.C.S., calefacción y refrigeración, serie Aquarea High Performance All in One Compact generación L, modelo KIT-ADC05L3E5 "PANASONIC", para gas R-290, potencia calorífica 5 kW (COP 5,05) (temperatura de bulbo húmedo del aire exterior 7°C, temperatura de salida del agua 35°C), potencia calorífica 5 kW (COP 3,07) (temperatura de bulbo húmedo del aire exterior 7°C, temperatura de salida del agua 55°C), potencia frigorífica 5 kW (EER 5) (temperatura de bulbo húmedo del aire exterior 35°C, temperatura de salida del agua 18°C), clase de eficiencia energética en A.C.S. A+, clase de eficiencia energética en calefacción A+++, formado por unidad exterior modelo WH-WDG05LE5, alimentación monofásica, dimensiones 996x980x430 mm, peso 98 kg, potencia sonora en calefacción 52 dBA, rango de funcionamiento de temperatura del aire exterior en calefacción desde -25 hasta 35°C, rango de funcionamiento de temperatura del aire exterior en refrigeración desde 10 hasta 43°C, unidad interior modelo WH-ADC0509L3E5 presión sonora en calefacción/refrigeración: 28/28 dBA, dimensiones 1642x599x602 mm, peso 93 kg, diámetro de conexión de las tuberías de agua para calefacción 1", diámetro de conexión de las tuberías de agua para A.C.S. 1 1/4", caudal de agua de calefacción 14,3 l/min a 35°C, salto térmico 5°C, resistencia eléctrica de apoyo de 3 kW, con depósito de A.C.S. de acero inoxidable de 185 l, bomba de circulación electrónica con clase de eficiencia energética A, caudalímetro, y módulo de control Aquarea Smart Cloud CZ-TAW1B, para control del usuario desde smartphone, tablet o PC, y con servicio de mantenimiento remoto Aquarea Service Cloud. Accesorios: juego de soportes antivibratorios para la unidad exterior, modelo PAW-GRDBSE20, de 95x600x130 mm. Totalmente montado, conexionado y puesto en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento. | ||
Precio |
|
Exportación |
 |
UNIDAD DE OBRA ICV043: EQUIPO AIRE-AGUA, BOMBA DE CALOR AEROTÉRMICA, PARA PRODUCCIÓN DE A.C.S., CALEFACCIÓN Y REFRIGERACIÓN.
CARACTERÍSTICAS TÉCNICAS

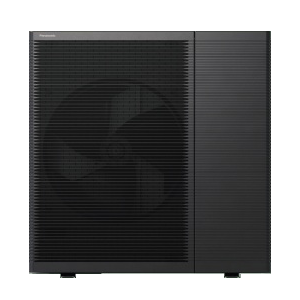

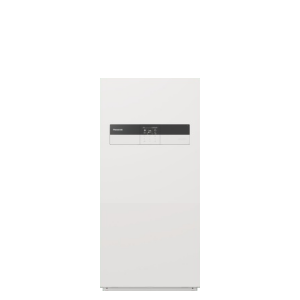

Equipo aire-agua, bomba de calor aerotérmica, para producción de A.C.S., calefacción y refrigeración, serie Aquarea High Performance All in One Compact generación L, modelo KIT-ADC05L3E5 "PANASONIC", para gas R-290, potencia calorífica 5 kW (COP 5,05) (temperatura de bulbo húmedo del aire exterior 7°C, temperatura de salida del agua 35°C), potencia calorífica 5 kW (COP 3,07) (temperatura de bulbo húmedo del aire exterior 7°C, temperatura de salida del agua 55°C), potencia frigorífica 5 kW (EER 5) (temperatura de bulbo húmedo del aire exterior 35°C, temperatura de salida del agua 18°C), clase de eficiencia energética en A.C.S. A+, clase de eficiencia energética en calefacción A+++, formado por unidad exterior modelo WH-WDG05LE5, alimentación monofásica, dimensiones 996x980x430 mm, peso 98 kg, potencia sonora en calefacción 52 dBA, rango de funcionamiento de temperatura del aire exterior en calefacción desde -25 hasta 35°C, rango de funcionamiento de temperatura del aire exterior en refrigeración desde 10 hasta 43°C, unidad interior modelo WH-ADC0509L3E5 presión sonora en calefacción/refrigeración: 28/28 dBA, dimensiones 1642x599x602 mm, peso 93 kg, diámetro de conexión de las tuberías de agua para calefacción 1", diámetro de conexión de las tuberías de agua para A.C.S. 1 1/4", caudal de agua de calefacción 14,3 l/min a 35°C, salto térmico 5°C, resistencia eléctrica de apoyo de 3 kW, con depósito de A.C.S. de acero inoxidable de 185 l, bomba de circulación electrónica con clase de eficiencia energética A, caudalímetro, y módulo de control Aquarea Smart Cloud CZ-TAW1B, para control del usuario desde smartphone, tablet o PC, y con servicio de mantenimiento remoto Aquarea Service Cloud. Accesorios: juego de soportes antivibratorios para la unidad exterior, modelo PAW-GRDBSE20, de 95x600x130 mm. Totalmente montado, conexionado y puesto en marcha por la empresa instaladora para la comprobación de su correcto funcionamiento.
CRITERIO DE MEDICIÓN EN PROYECTO
Número de unidades previstas, según documentación gráfica de Proyecto.
CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA
DEL SOPORTE.
Se comprobará que su situación se corresponde con la de Proyecto y que la zona de ubicación está completamente terminada.
PROCESO DE EJECUCIÓN
FASES DE EJECUCIÓN.
Replanteo de la unidad. Colocación y fijación de la unidad y sus accesorios. Conexionado con las redes de conducción de agua, eléctrica y de recogida de condensados. Puesta en marcha.
CONDICIONES DE TERMINACIÓN.
La fijación al paramento será adecuada, evitándose ruidos y vibraciones. La conexión a las redes será correcta.
CONSERVACIÓN Y MANTENIMIENTO.
Se protegerá frente a golpes y salpicaduras.
CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO
Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.
